Agrola Ribes

Wykonanie skutecznego zabiegu ochrony krzewów stawia technice opryskiwania inne wymagania niż w ochronie drzew. Duża ilość powietrza wytworzona przez osiowy wentylator i emitowana szerokim jednolitym strumieniem pochyla pędy krzewów zgodnie z kierunkiem swojego działania powodując nakładanie się liści na siebie. Tworzy to trudną do pokonania barierę i znacząco osłabia penetrację wnętrza krzewu. Dodatkowo sprawia, że wierzchnia strona liści jest opryskana znacznie intensywniej niż spodnia.

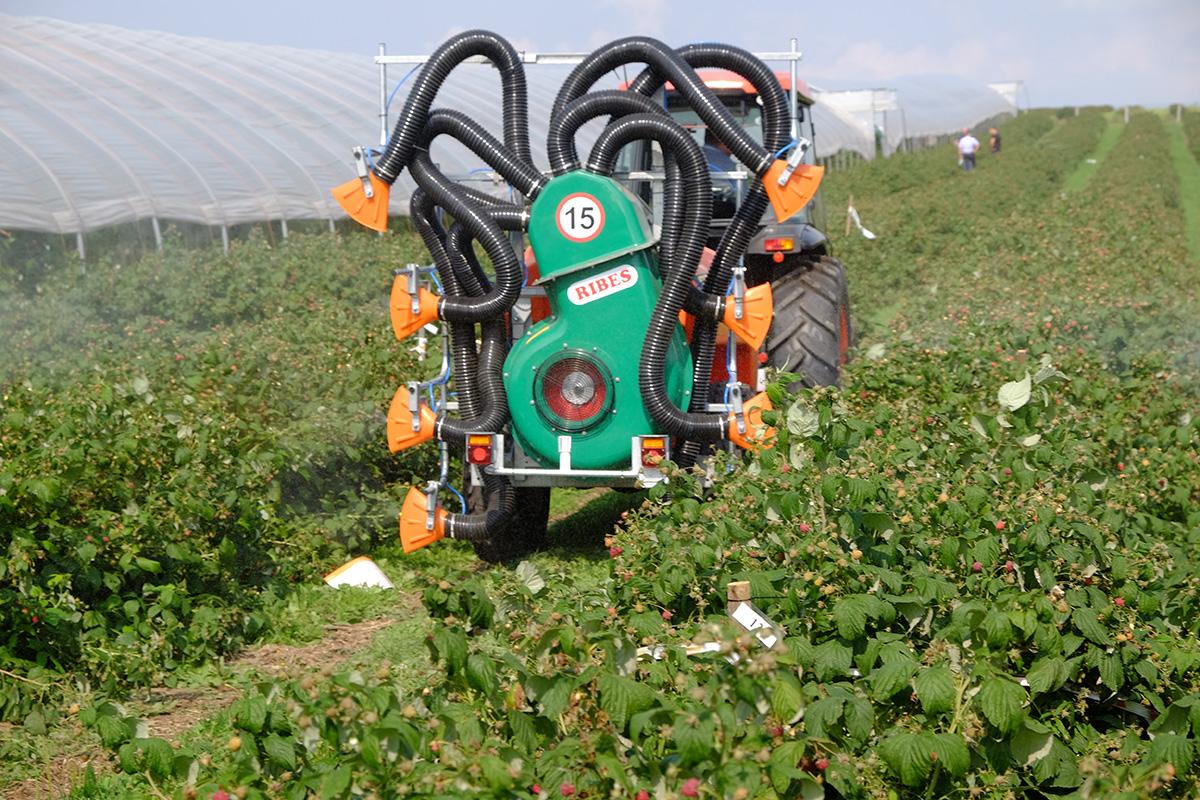

Rozwiązaniem jest opryskiwacz z kilkoma kierowanymi, wąskimi i działającymi pod różnym kątem strumieniami powietrza, niosącymi rozpyloną ciecz. Odpowiednio dobrana wydajność powietrza i prawidłowe ustawienie dyfuzorów rękawów przystawki wentylatorowej, sprawia, iż emitowane przez nie strumie powietrza nie pokładają pędów krzewów a powodują jedynie ruch i odwracanie się liści, przez co nie tylko równomiernie z obu stron pokrywają powierzchnię liści cieczą opryskową, ale również odsłaniają wnętrze krzewów i docierają z nią także do środka krzewu i podstawy pędów.

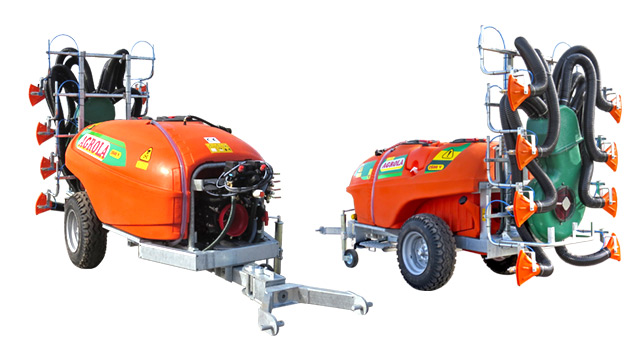

Agrola Ribes A8

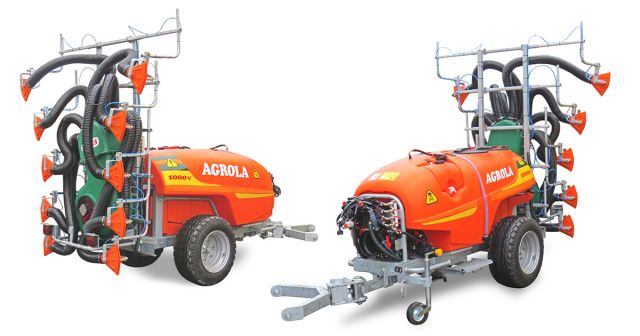

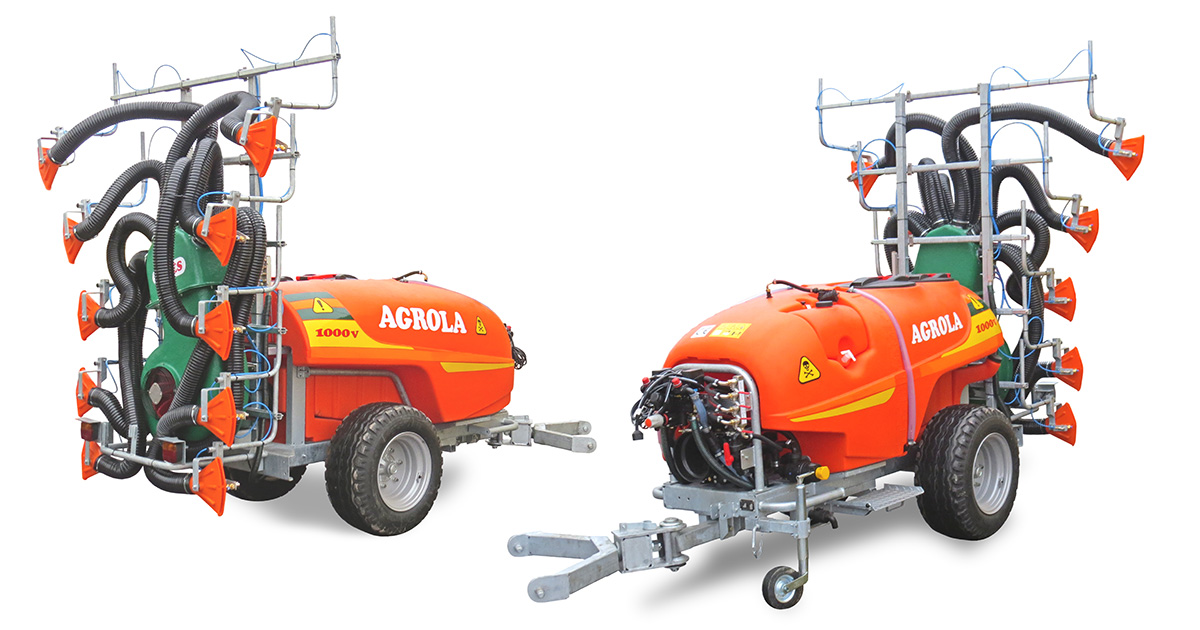

Agrola Ribes A10

Opryskiwacze Agrola Ribes A10 wyposażone są w dziesięć rękawów (gardzieli) powietrznych, po pięć na każdą stronę opryskiwacza. Zastosowanie dwóch dodatkowych rękawów powietrznych i wentylatora o większej wydajności powietrza znacząco zwiększa możliwość dostosowania opryskiwacza do charakterystyki praktycznie każdej plantacji krzewów jagodowych.

Przystawka wentylatorowa

Wentylator z kierowanym strumieniem powietrza tzw "wielogardzielowy" o dwustronnym ciągu powietrza z wirnikiem promieniowym o średnicy 550mm i przekładnią 2-biegową (2+N).Osiem - Ribes A8 lub dziesięć - Ribes A10  rękawów zakończonych dyfuzorami z głowicami wielorozpylaczowymi (2-rozpylaczowymi)

Ribes A8
Parametr Wartość
Średnica wirnika [mm] 550
Max. wydajność [m3/h] 11 000
Max. zasięg oprysku w pionie [m] 3
Max. zasięg oprysku w poziomie [m] 5
Liczba przełożeń multiplikatora 2 + N
Liczba opraw rozpylaczy 8 - Ribes A8 / 16 - Ribes A8D
Ribes A10
Parametr Wartość
Średnica wirnika [mm] 550
Max. wydajność [m3/h] 13 000
Max. zasięg oprysku w pionie [m] 3,5
Max. zasięg oprysku w poziomie [m] 5
Liczba przełożeń multiplikatora 2 + N
Liczba opraw rozpylaczy 10 - Ribes A10 / 20 - Ribes A10D

Pompa

Membranowo-tłokowa, wysokociśnieniowa pompa zapewnia pełen zakres ciśnień i wydajności cieczy potrzebnych do wykonania zabiegów ochrony roślin i prawidłowego mieszania cieczy w zbiorniku.

Standardowe wyposażenie
Opryskiwacz Pompa
Agrola 1000 ... AR1203
max wydajność 116 l/min
max ciśnienie 20 / 50 bar
Agrola 1500 ... BHA130
max wydajność 127 l/min
max ciśnienie 20 / 50 bar
Agrola 2000 ... BHA130
max wydajność 127 l/min
max ciśnienie 20 / 50 bar
Opcjonalne wyposażenie
Opryskiwacz Pompa
Agrola 1000 ... BHA130
max wydajność 127 l/min
max ciśnienie 20 / 50 bar
Agrola 1500 ... BHA150
max wydajność 142 l/min
max ciśnienie 20 / 50 bar
Agrola 2000 ... BHA150
max wydajność 142 l/min
max ciśnienie 20 / 50 bar

Zawór sterujący



  • W zależności od potrzeb klientów proponujemy cztery opcje wyposażenia:
    Zzawór ręczny 2-sekcyjny; umieszczony na długich przewodach zakuwanych ułatwiających montaż w pobliżu kabiny ciągnika (więcej informacji dotyczących zaworu By Matic)
  • Elektrozawory- zdalnie wyłączane sekcje (2 lub opcjonalnie 4) - zespół elektrozaworów: sekcje robocze, zawór główny, zawór regulacji ciśnienia) z zaworem proporcjonalnociśnieniowym, kompensacją ciśnienia i pulpitem sterowniczym  (więcej informacji dotyczących zaworu Arag).
  • Komputer Bravo 180s - urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory  z przepływomierzem, czujnikiem prędkości i ciśnienia.
  • Komputer Bravo 350 urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory z przepływomierzem, czujnikiem prędkości i ciśnienia.

Zbiornik

Polietylenowy zbiornik składający się z trzech części: zbiornika na czystą wodę do mycia / płukania instalacji opryskiwacza po wykonanym zabiegu; zbiornika na czystą wodę do mycia rąk i zbiornika głównego o pojemności nominalnej 1000, 1500 lub 2000 litrów.

Rama i zaczep

  • Specjalnie zaprojektowane z wysokiej jakości stali konstrukcyjnej rama i dyszel stanowią solidną a dzięki zabezpieczeniu przed agresywnym działaniem ŚOR i korozji poprzez cynkowanie ogniowe również trwałą podstawę maszyny.

    W zależności od terenu w jakim ma pracować opryskiwacz proponujemy jeden z dwóch rodzajów zaczepów: zaczep prosty lub zaczep skrętny (kopiujący)

Półosie & koła

Regulowany rozstaw półosi i odpowiedni dobór kół do terenu ma duży wpływ na stabilność maszyny dlatego proponujemy kilka typów ogumienia.

Standardowe ogumienie
Rozmiar Szerokość / Wysokość [cm]
10.0/75-15,3 ~27 / ~76
Opcjonalne ogumienie
Rozmiar Szerokość / Wysokość [cm]
11,5/80-15,3 ~29 / ~85
340/55-16 ~34 / ~77
380/55-17 ~38 / ~85
400/60-15,5 ~40 / ~87

*w zależności od marki opon i modelu bieżnika wymiary mogą się różnić od podanych o około  +/-5%

Instalacja świetlna

Oświetlenie dające widoczne z daleka światło jest niezbędnym dodatkiem podczas przejazdów drogami i pracy w nocy. Instalacja świetlna drogowa – tylne led’owe lampy zespolone (światła pozycyjne, kierunkowe, stop) stanowi podstawowe wyposażenie opryskiwacza.
Instalacja świetlna robocza LED (wyposażenie opcjonalne) – segmenty soczewkowe LED

Wał Przegubowo-Teleskopowy

Wał do łączenia opryskiwacza z ciągnikiem stanowi wyposażenie opcjonalne.

WPT - opryskiwacz z zaczepem prostym
Parametr Wartość parametru
WPT Standardowy seria 4
Moment obrotowy 460 Nm
Przyłącze od strony opryskiwacza Z6 13/8"
Długość całkowita ~110 cm
Parametr Wartość parametru
WPT szerokokątny (homokinetyczny) seria 4
Przegub szerokokątny od strony ciągnika
Moment obrotowy 460 Nm
Przyłącze od strony opryskiwacza Z6 13/8"
Długość całkowita ~120 cm
WPT - opryskiwacz z zaczepem skrętnym
Parametr Wartość parametru
WPT szerokokątny (homokinetyczny) seria 4
Przegub szerokokątny od strony opryskiwacza
Moment obrotowy 460 Nm
Przyłącze od strony opryskiwacza Z6 13/8"
Długość całkowita ~120 cm
  • * - długość wału zależna jest od ciągnika z jakim ma współpracować opryskiwacz, powinna zapewniać możliwość pracy elementów teleskopowych tj wydłużenie / skrócenie wału jak również przynajmniej  minimalne dopuszczalne pokrycie elementów teleskopowych.
  • * - w przypadku łączenia ciągnika z opryskiwacze wyposażonym w zaczep skrętny, przegub homokinetyczny wału powinien być zamontowany od strony opryskiwacza, a w przypadku dyszli prostych od strony ciągnika.
  • * - do napędu opryskiwaczy należy stosować wał przegubowo-teleskopowy posiadający znak CE i komplet osłon.

Parametry opryskiwacza

Ribes A8
PARAMETR WARTOŚĆ
Zasięg oprysku w pionie [m] 3
Zasięg oprysku w poziomie [m] 5
Max. wydajność powietrza m3/h 11 000
Max. dopuszczalne obroty WOM [obr./min.] 540
Max. dopuszczalne ciśnienie w układzie cieczowym  [bar] 20
Max. dopuszczalna prędkość transportowa [km/h] 15
Zapotrzebowanie mocy Agrola 1000 Ribes A8 [KM] 35-45
Zapotrzebowanie mocy Agrola 1500  Ribes A8 [KM] 40-50
Zapotrzebowanie mocy Agrola 2000  Ribes A8 [KM] 45-55
Ribes A10
PARAMETR WARTOŚĆ
Zasięg oprysku w pionie [m] 3,5
Zasięg oprysku w poziomie [m] 5
Max. wydajność powietrza m3/h 13 000
Max. dopuszczalne obroty WOM [obr./min.] 540
Max. dopuszczalne ciśnienie w układzie cieczowym  [bar] 20
Max. dopuszczalna prędkość transportowa [km/h] 15
Zapotrzebowanie mocy Agrola 1000 Ribes A10 [KM] 40-50
Zapotrzebowanie mocy Agrola 1500 Ribes A10 [KM] 40-55
Zapotrzebowanie mocy Agrola 2000 Ribes A10 [KM] 45-60
    • *- zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.
    • *- zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i "ulistnienia drzew"

- niektóre elementy opisane lub pokazane na zdjęciach są wyposażeniem opcjonalnym oferowanym za dodatkową opłatą..

* - producent zastrzega sobie prawo do wprowadzania zmian związanych z ciągłym doskonaleniem konstrukcji i wycofaniem poszczególnych modeli z produkcji.




W rodzinie opryskiwaczy Agrola Ribes wdrożono rozwiązania uzyskane w wyniku badań w ramach projektu dofinansowanego z Funduszy Europejskich: Innowacyjny opryskiwacz dwuwentylatorowy z asymetryczną regulacją strumienia powietrza. Numer projektu: POIR.01.01.01-00-0006/17
